Los valores nominales por sí solos no son suficientes. Por ejemplo, XTLBR253 y XTLBR257 indican 24V Rated Starting Voltage, 28V Rated Charging Voltage y 120A Continuous Current, pero XTLBR253 es Negative Cut con Circuit Type 1, mientras que XTLBR257 es Positive Cut con Circuit Type 3. Haga coincidir el esquema de desconexión, el cableado y la referencia original antes de consolidar artículos de compra.

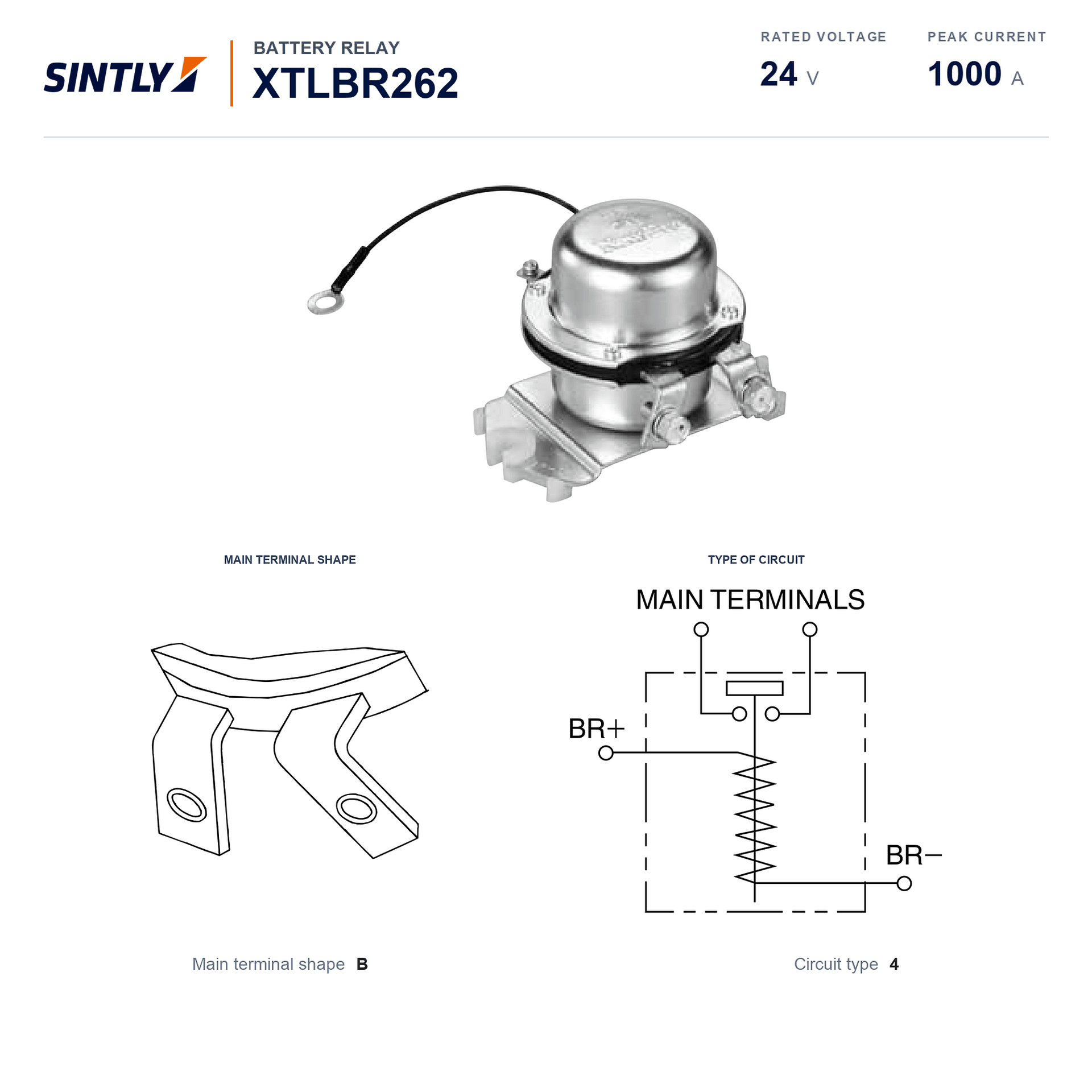

El catálogo especifica Peak Current (0.1 s), por lo que el valor de 1000A no debe tratarse como una corriente continua nominal ni como una aprobación para un evento de arranque más largo. Por ejemplo, XTLBR262 indica 35A Continuous Current pese a su capacidad máxima de 1000A. Facilite la carga sostenida y la duración de la corriente de arranque para confirmar la idoneidad según las condiciones de funcionamiento requeridas.

Confirme las conexiones de la bobina y el camino de retorno mediante el esquema de cableado antes de aprobar el cambio. XTLBR262 y XTLBR263 comparten el voltaje, la corriente, el tipo de desconexión y Circuit Type 4 mostrados, pero difieren en Coil Terminal Lead Count: uno frente a dos. También indican referencias distintas: 8255-0008 y 8255-0009, respectivamente. Unas especificaciones principales similares no demuestran que el cableado de control sea el mismo.

Utilice estos códigos para acotar la selección del catálogo y solicite después el esquema de cableado y el plano dimensional correspondientes. Por ejemplo, XTLBR257 indica Circuit Type 3 y Main Terminal Shape A, pero esos códigos por sí solos no definen las funciones de los terminales de control, sus dimensiones ni las holguras de montaje. Confirme estos datos con el relé original antes de aprobar la sustitución.
